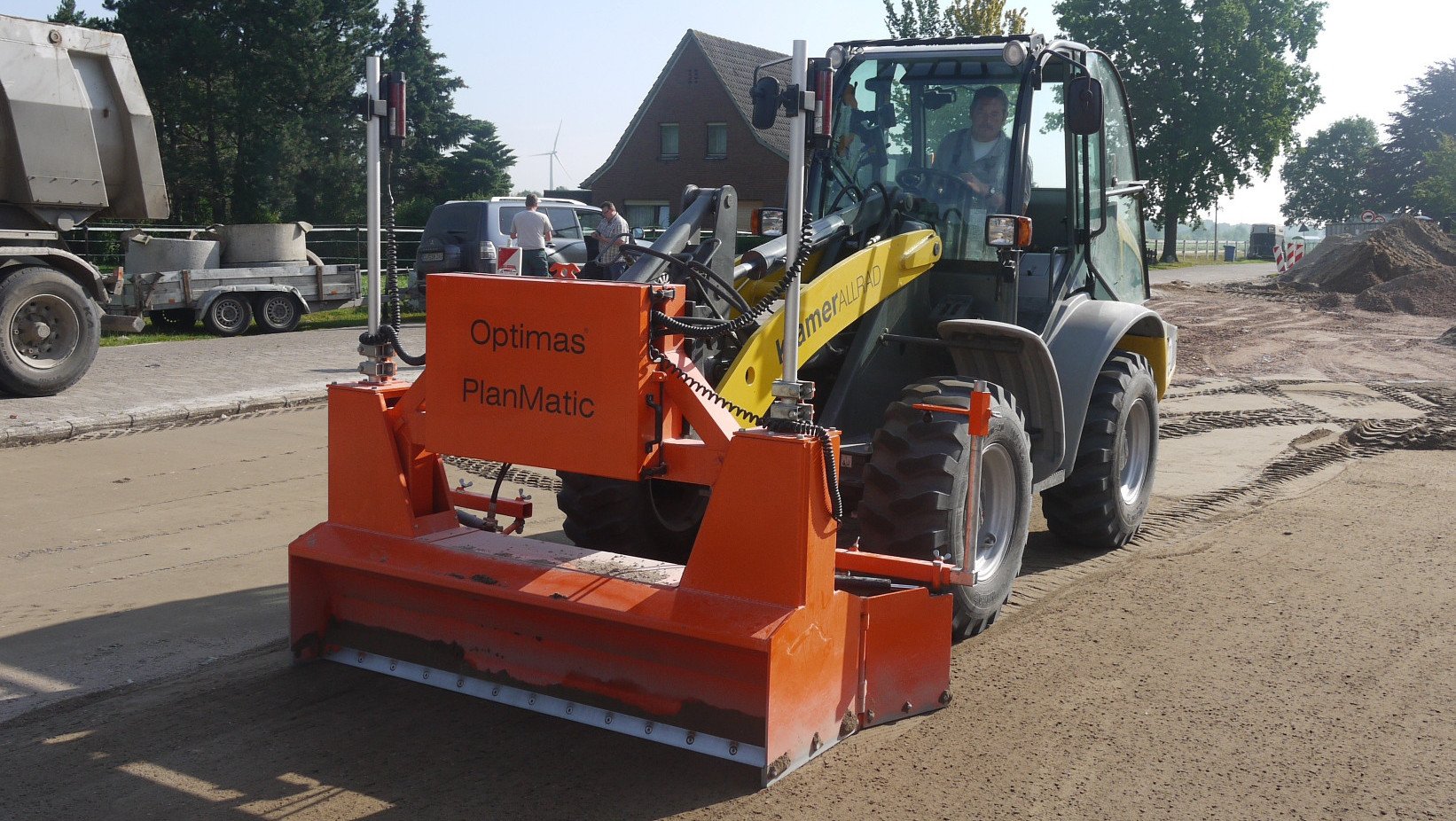

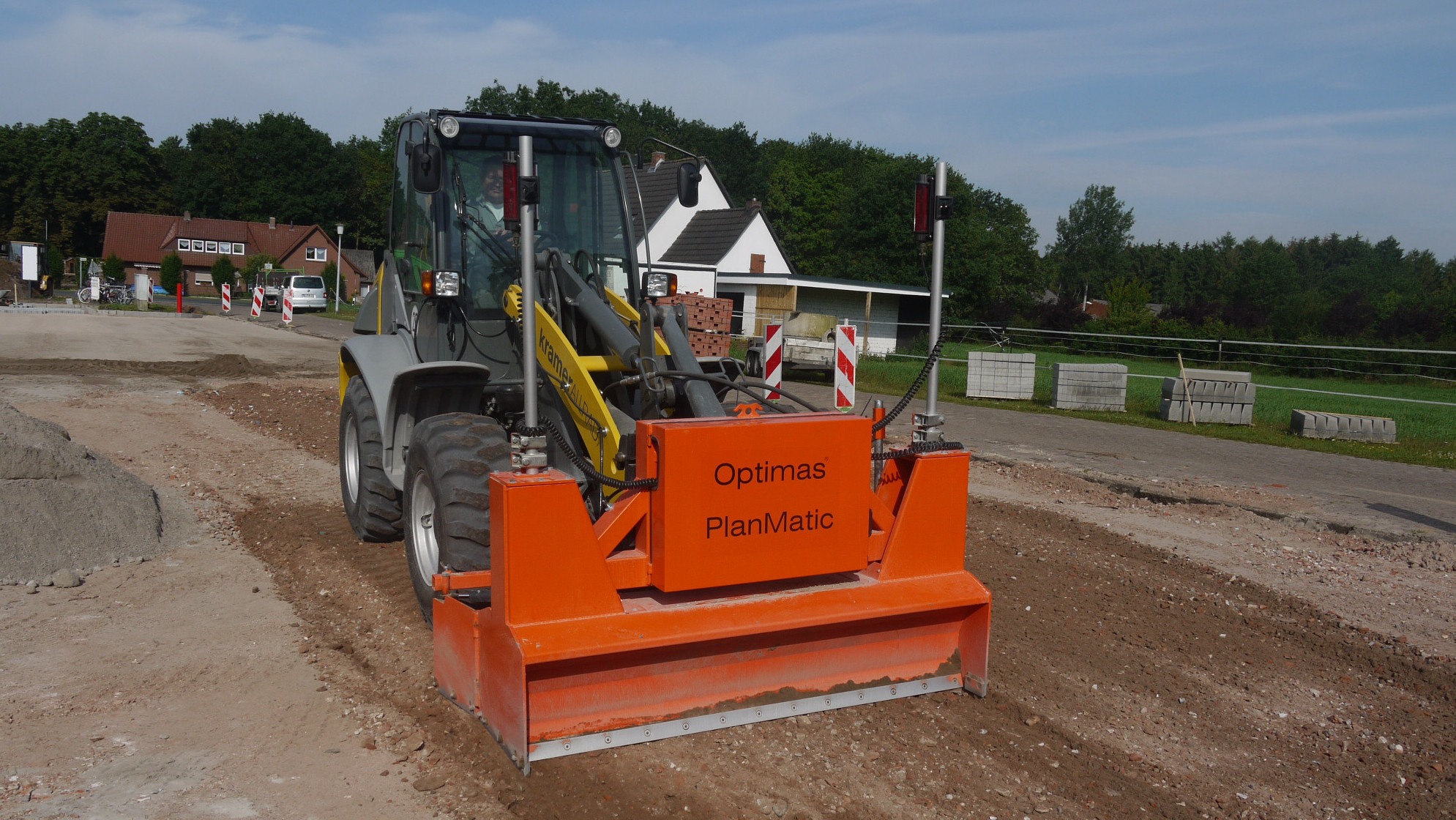

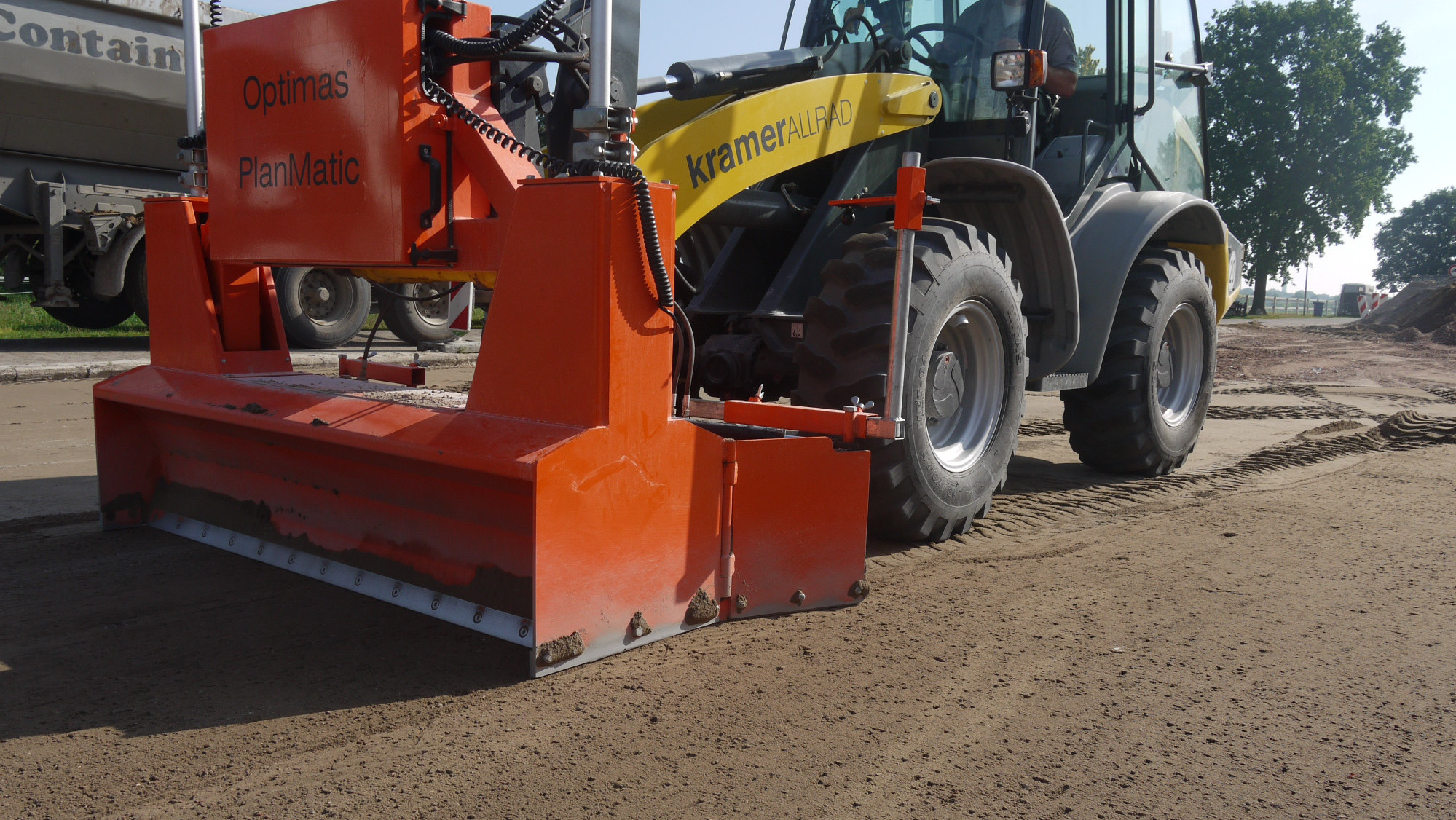

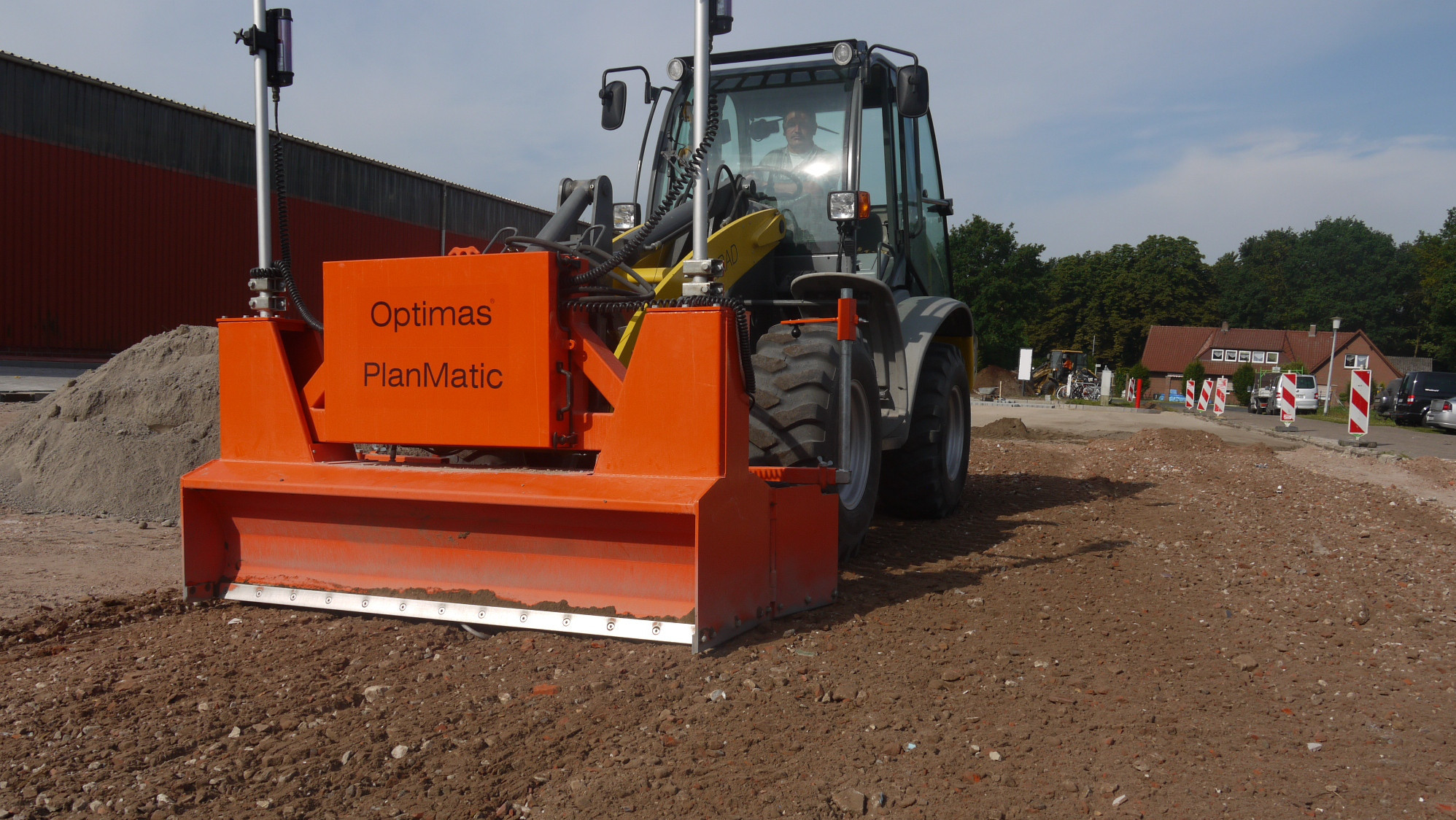

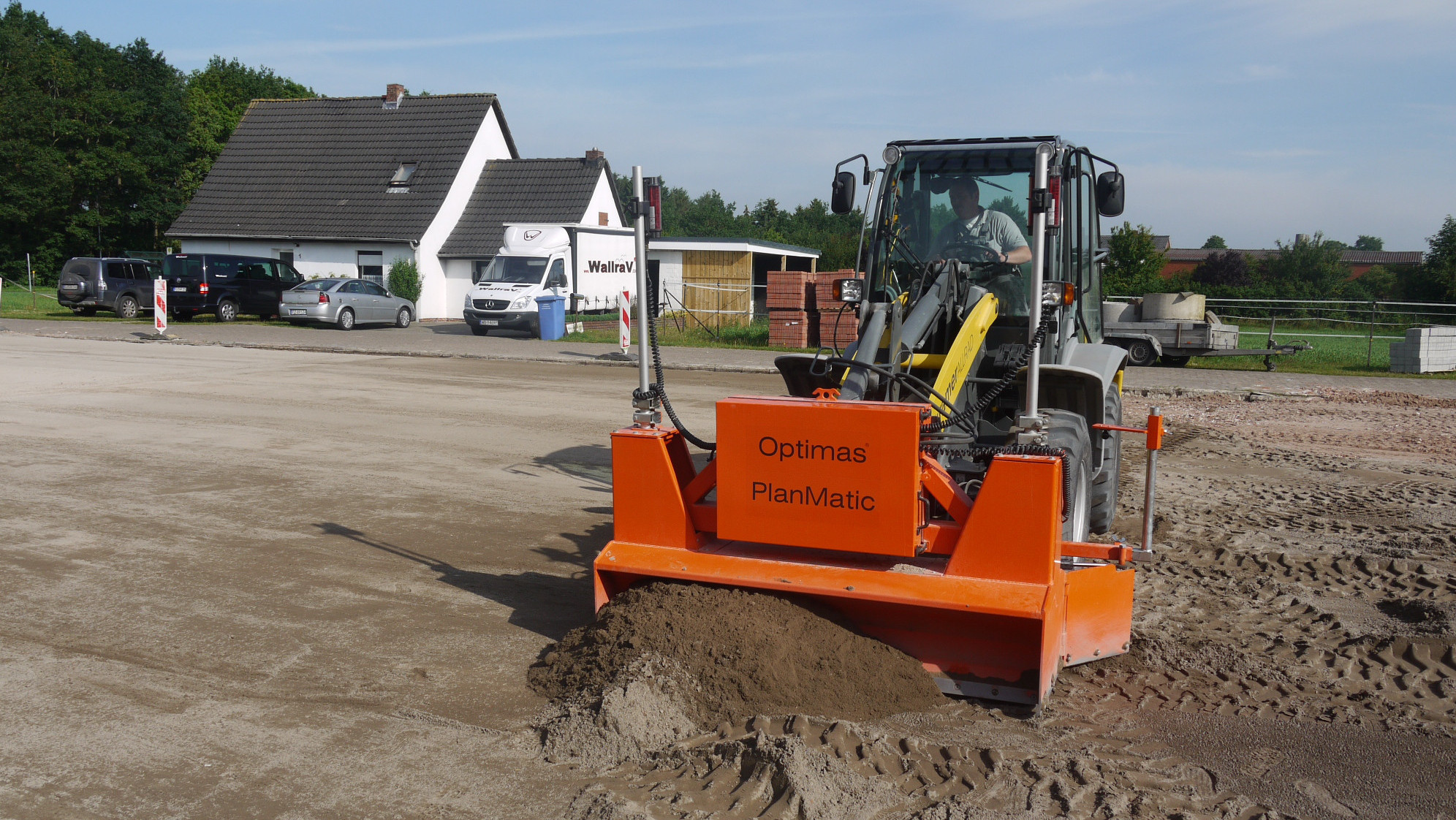

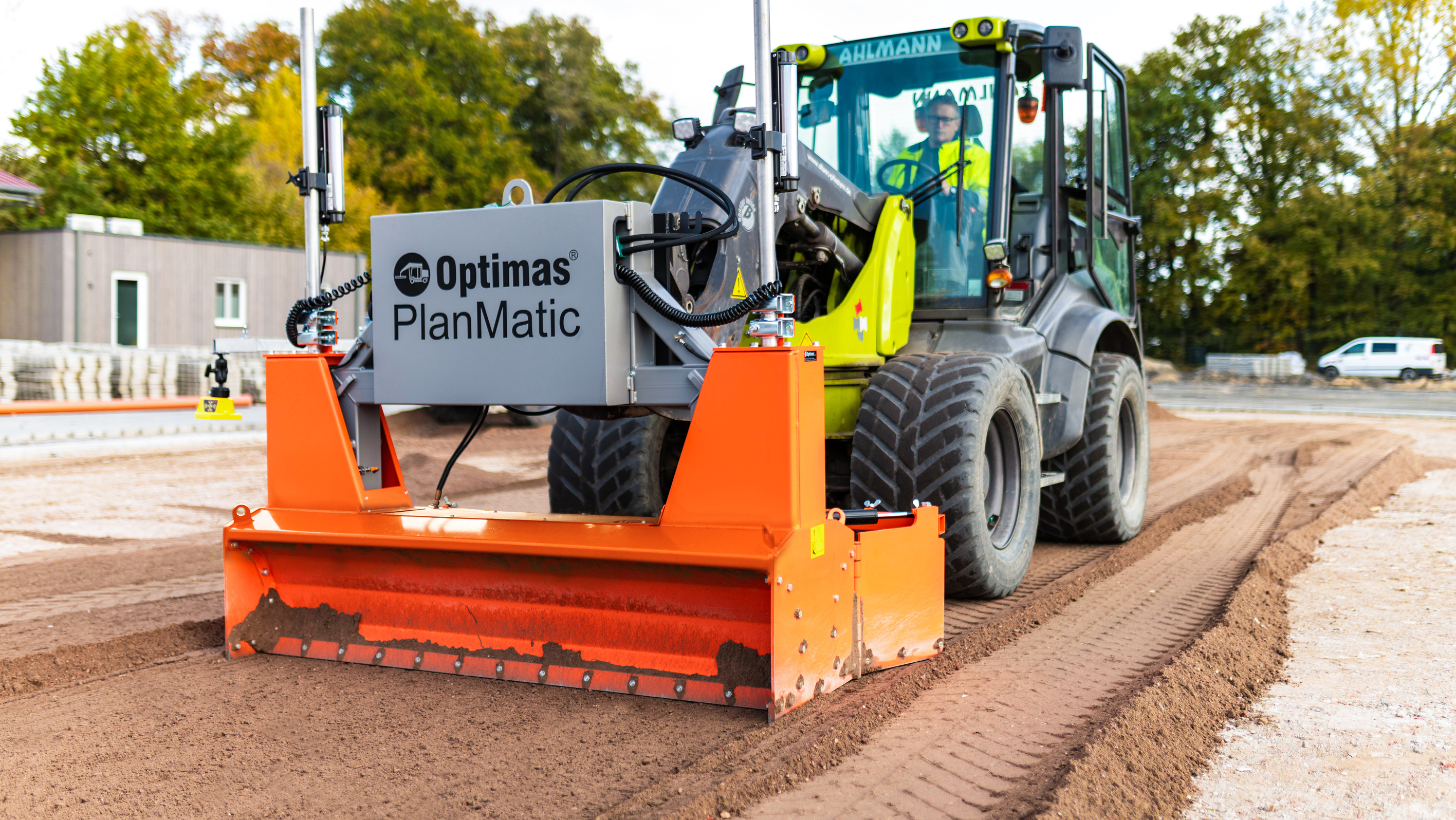

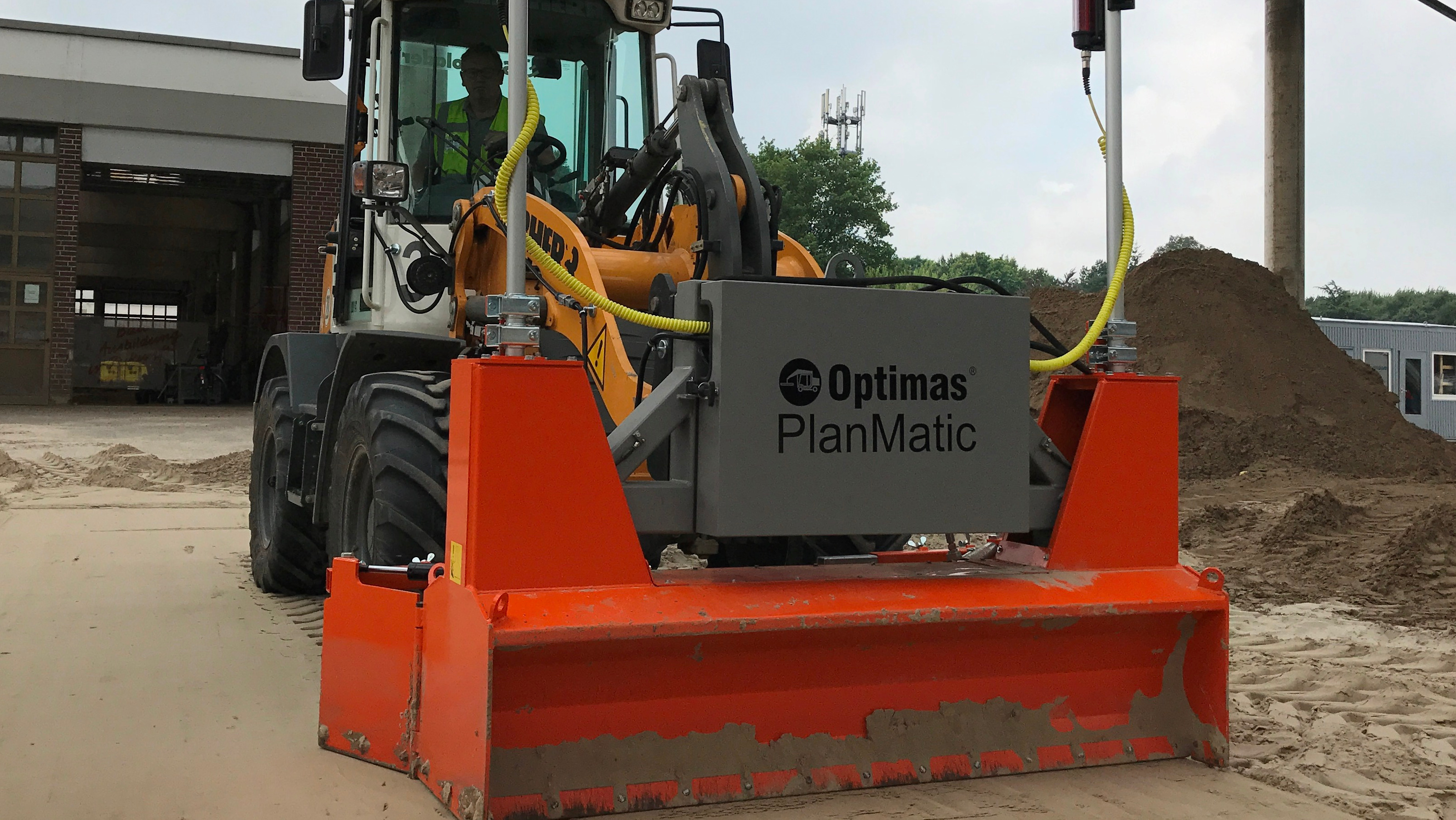

PlanMatic "PRO"
Artikel-Nr.: 54547
Das Planiergerät für alle (Ge-)Fälle!
- Leica 3D-Steuerung revolutioniert die Erstellung von Planum
- lieferbar in 2 Grundbreiten
- ein vollautomatisches mobiles Planiersystem als Anbaugerät
- Planieren sowohl durch rückwärts als auch vorwärts möglich
Produktinformationen "PlanMatic "PRO""
Lieferbar in 2 Grundbreiten – die Arbeitsbereiche lassen sich durch die hydraulischen Seitenklappen und die optional lieferbaren Verbreiterungen um bis zu 1,20 m vergrößern.
Je nach Größe und Zugkraft des Trägergerätes und der jeweiligen Baustellensituation lässt sich der Arbeitsbereich anpassen.
- Grundbreite 1,40 m
- Arbeitsbereich – 1,40 bis 2,00 m
- Arbeitsbereich – 1,70 bis 2,30 m (mit 2 Verbreiterungen à 0,15 m)
- Arbeitsbereich – 2,00 bis 2,60 m (mit 2 Verbreiterungen à 0,30 m)
- Grundbreite 2,00 m
- Arbeitsbereich – 2,00 bis 2,60 m
- Arbeitsbereich – 2,30 bis 2,90 m (mit 2 Verbreiterungen à 0,15 m)
- Arbeitsbereich – 2,60 bis 3,20 m (mit 2 Verbreiterungen à 0,30 m)
Steuerung 2D / 3D
- Speziell für Optimas PlanMatic entwickelte Software (2D und 3D geeignet)
- Nur eine Bedieneinheit – Joystick mit großem Display – zeigt nur die für den Bediener relevanten Informationen.
- Sehr einfache Bedienung.
- Bis zu 46 Einstellungswerte von Trägergeräten speicherbar.
- Auf Knopfdruck kann der Bediener das Schild automatisch in 0-Stellung fahren.
Steuerung 2D - System erkennt automatisch Laserempfänger bzw. Ultraschall – Sensor.
- Standardmäßig Leica Empfänger und Leica Ultraschall Sensoren – System auch kompatibel mit Komponenten anderer namhafter Hersteller.

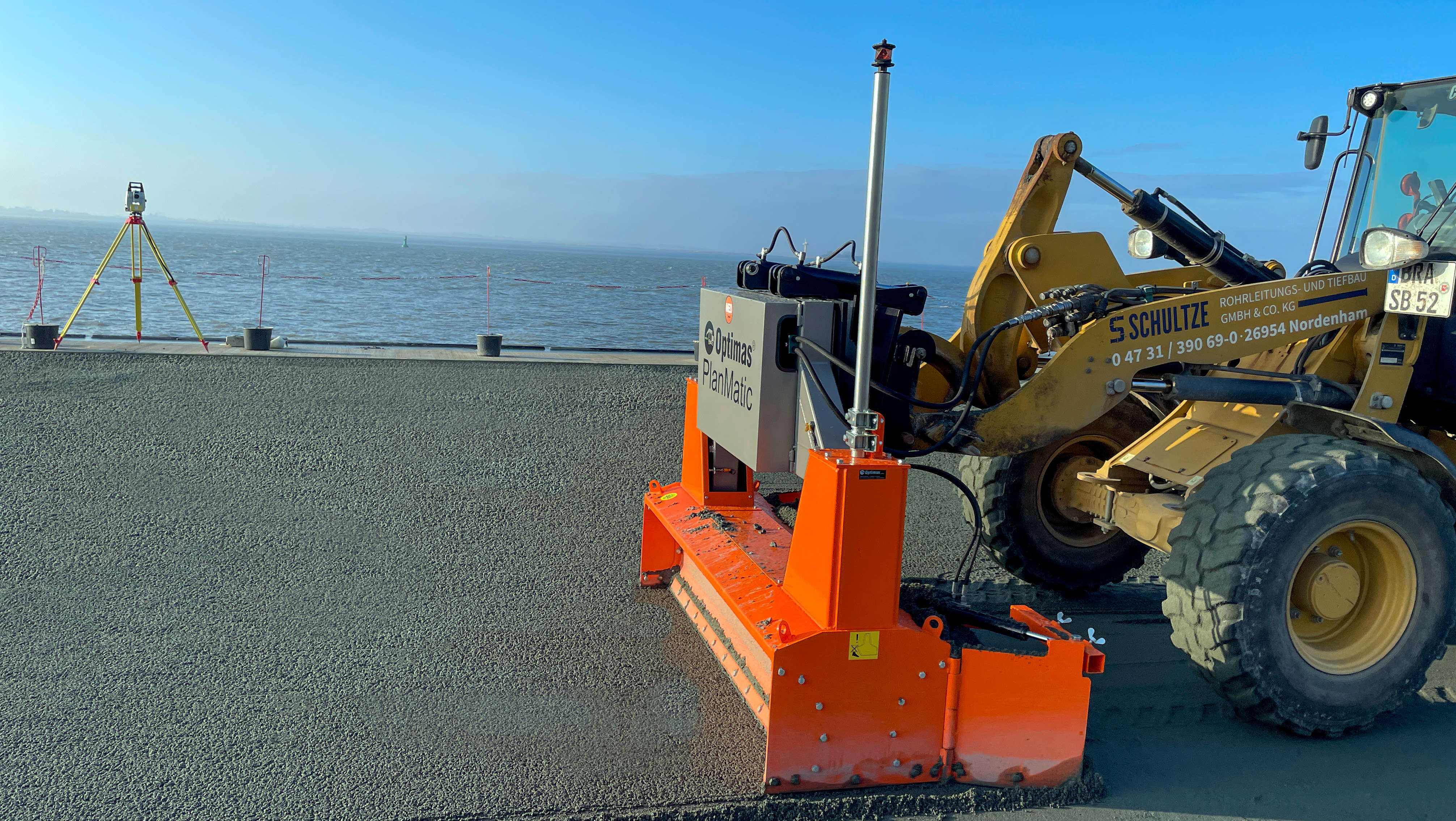

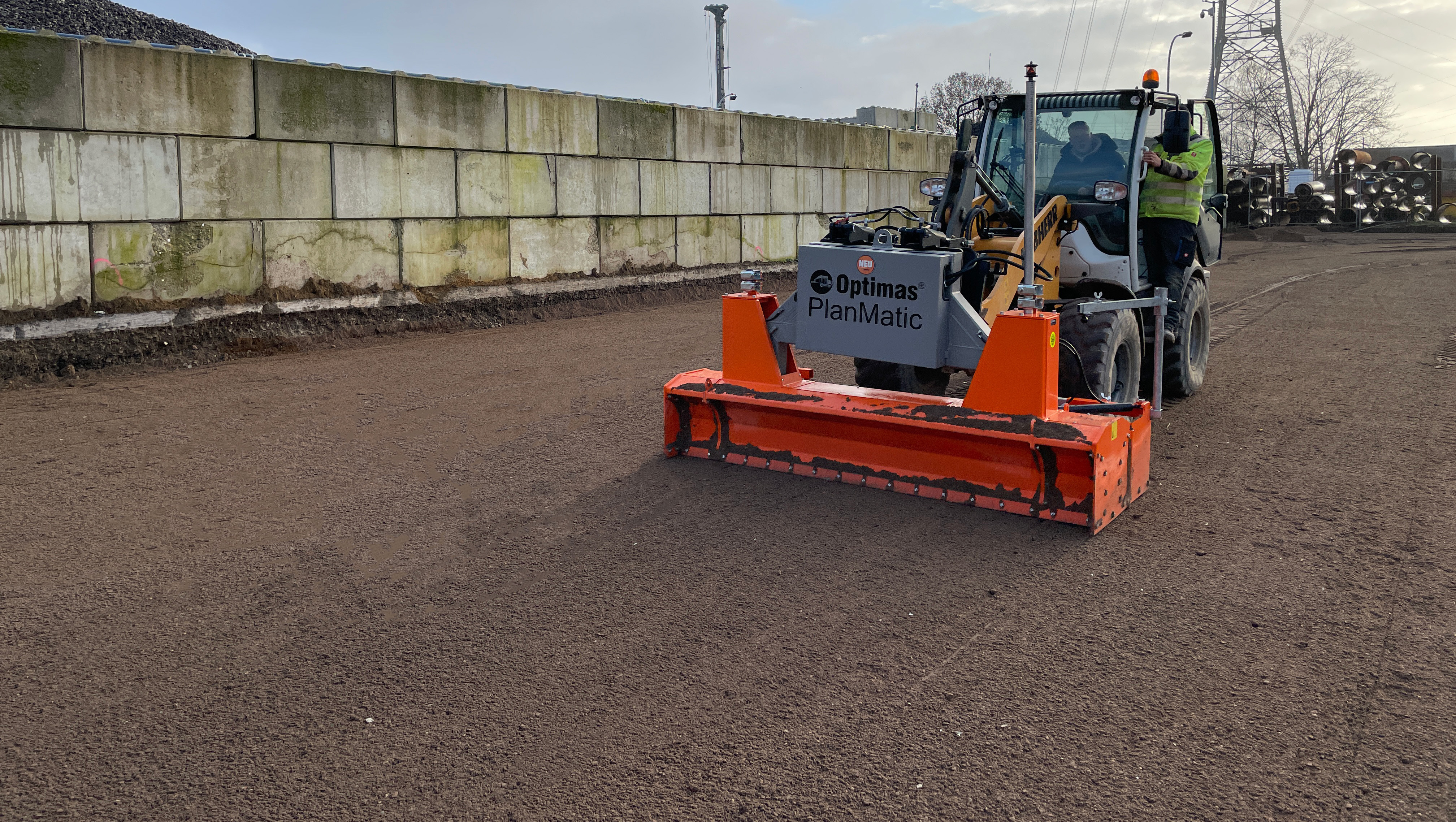

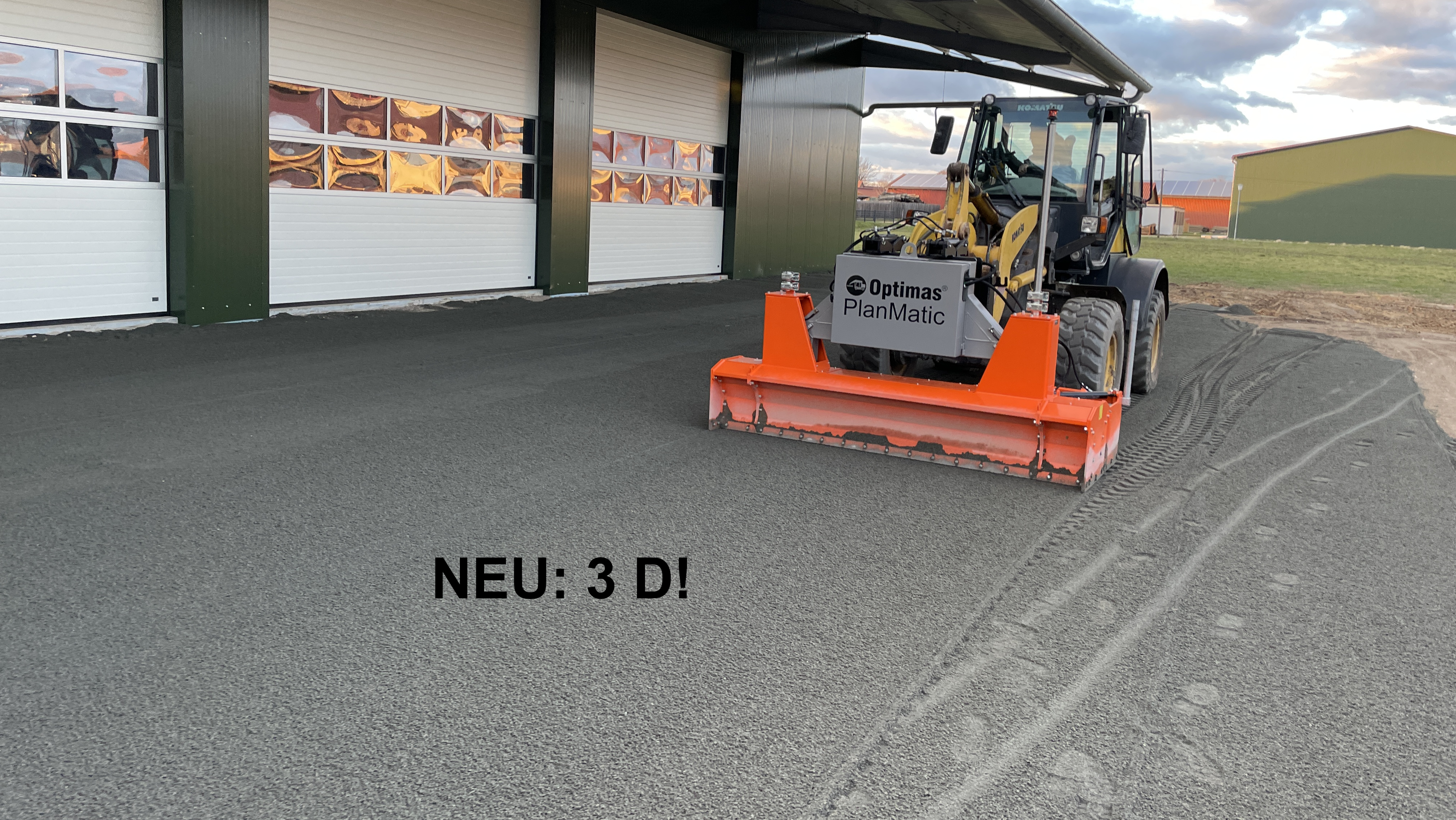

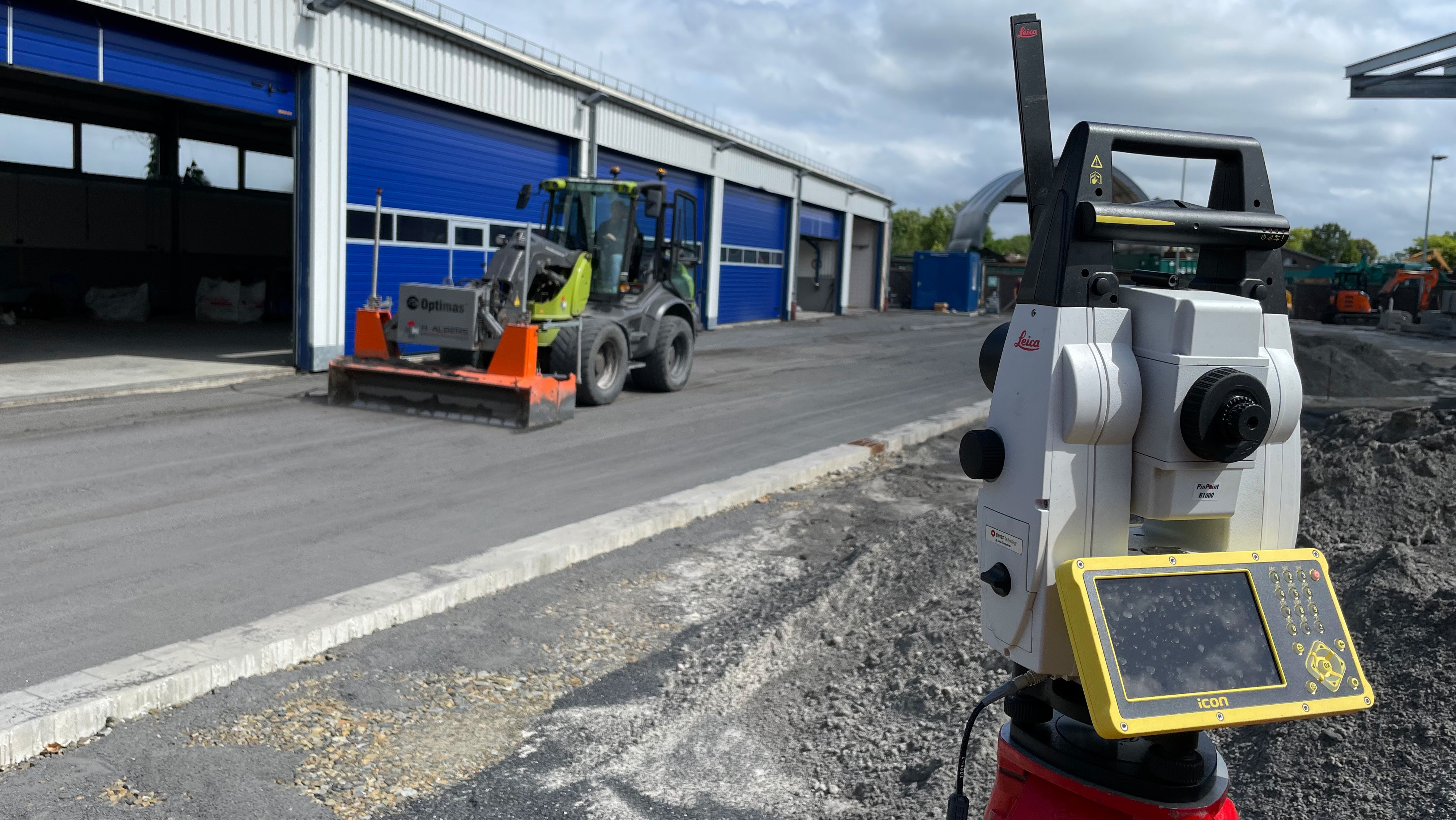

Steuerung 3D
Das Optimas Planiersystem PlanMatic mit Leica 3D-Steuerung revolutioniert die Art der Erstellung von Planum (Unterbau und Feinplanie). - Standardmäßig Leica 3D Maschinensteuerung. Optimas System auch kompatibel mit Komponenten anderer namhafter Hersteller.
- Simple Erstellung des Geländemodells und einfache Übertragung in das 3D-System.
- PlanMatic arbeitet an jeder gewünschten Stelle des Projekts (Baustelle) völlig unabhängig und genau.
- Ermöglicht eine optimale Maschinennutzung und hohe Produktivität und trägt dazu bei, Materialkosten einzusparen.
- Kombiniert einfache Bedienung, Flexibilität und eine selbsterklärende Benutzeroberfläche.

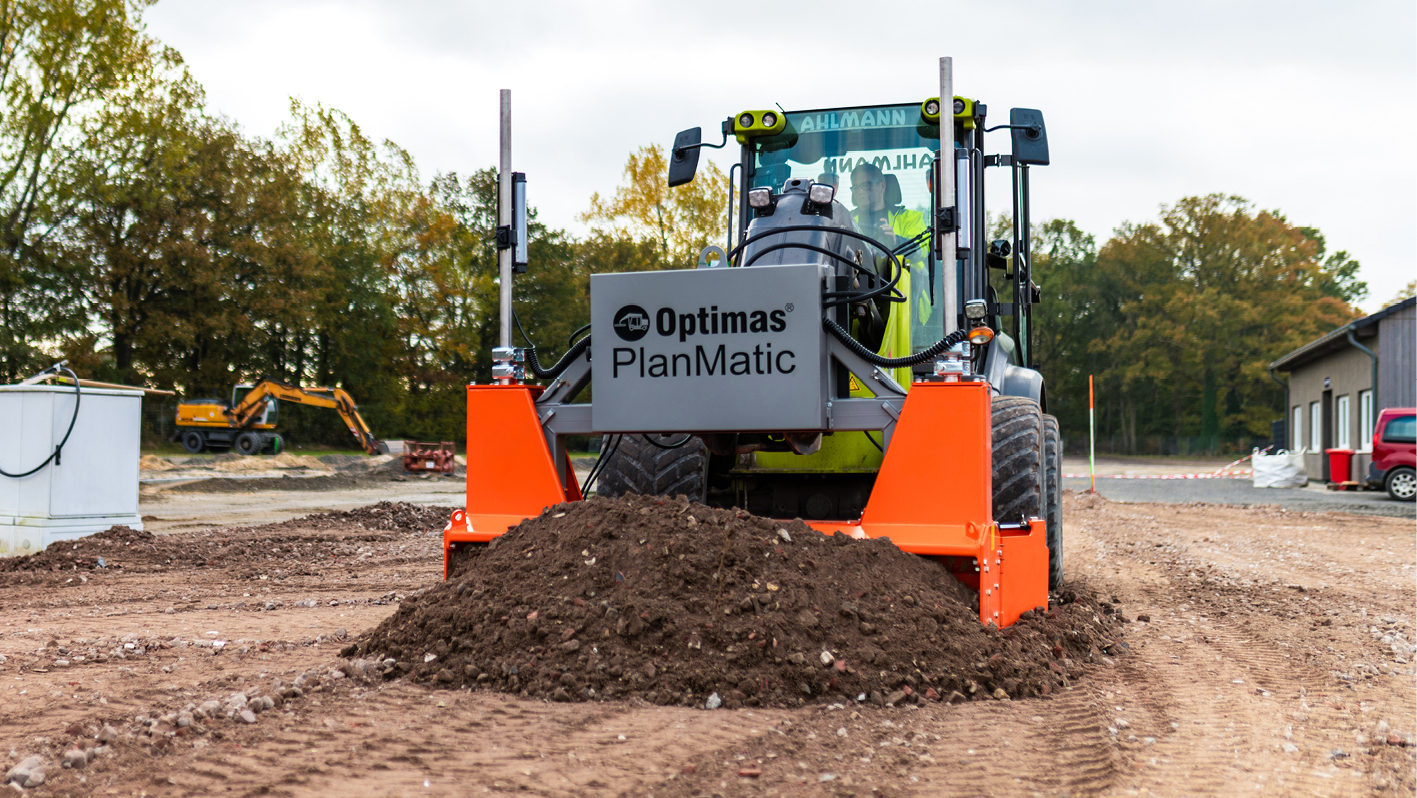

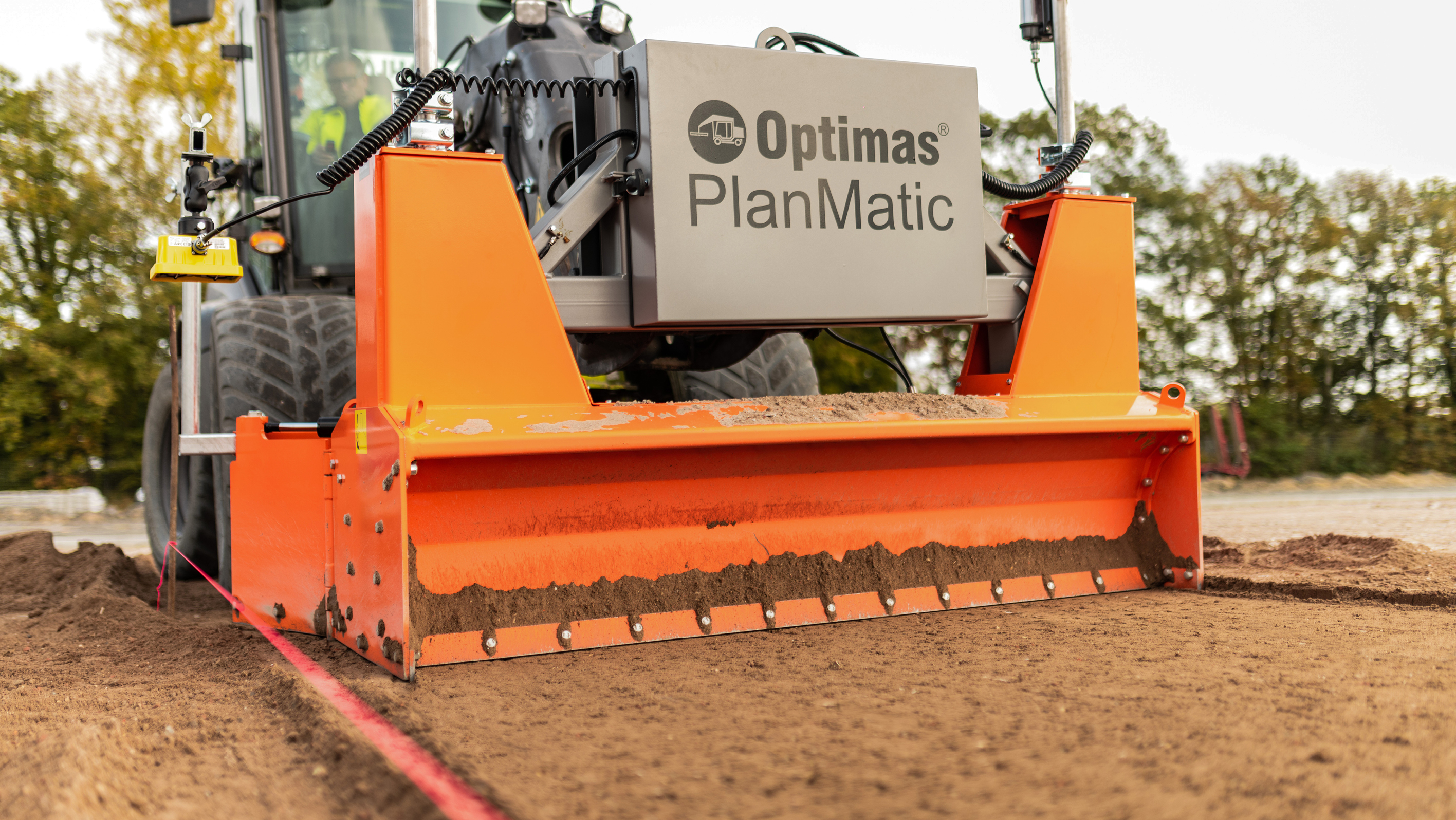

Mit dem Optimas PlanMatic ist das Planieren sowohl durch Rückwärts- als auch Vorwärtsbewegung möglich. Viele Anwender verteilen das Material durch Vorwärtsfahrt grob auf Höhe, ggfs. bis in die Ecken. Durch Rückwärtsfahrt wird dann das Material exakt auf Höhe gebracht. Alle Systemkomponenten (Laser, Querneigung, Ultraschall) sind kombinierbar. Mit dem Ultraschall-Sensor wird automatisch die Höhe über Boden, Schnur- oder Bordsteinkante abgenommen. Vollautomatische Seitenklappen reduzieren Korrekturarbeiten. Die Planierbohle ist sowohl manuell als auch vollautomatisch steuerbar.

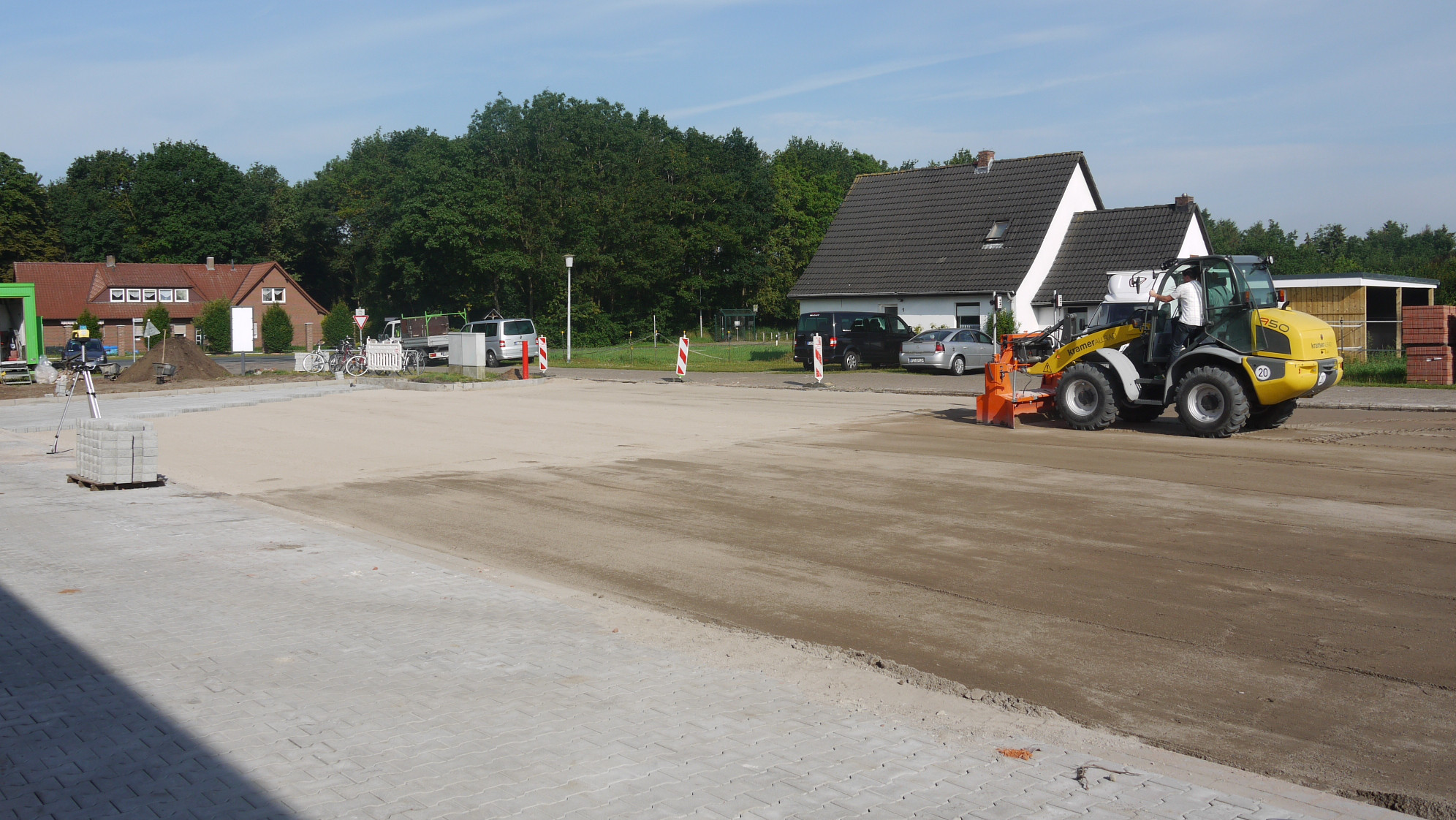

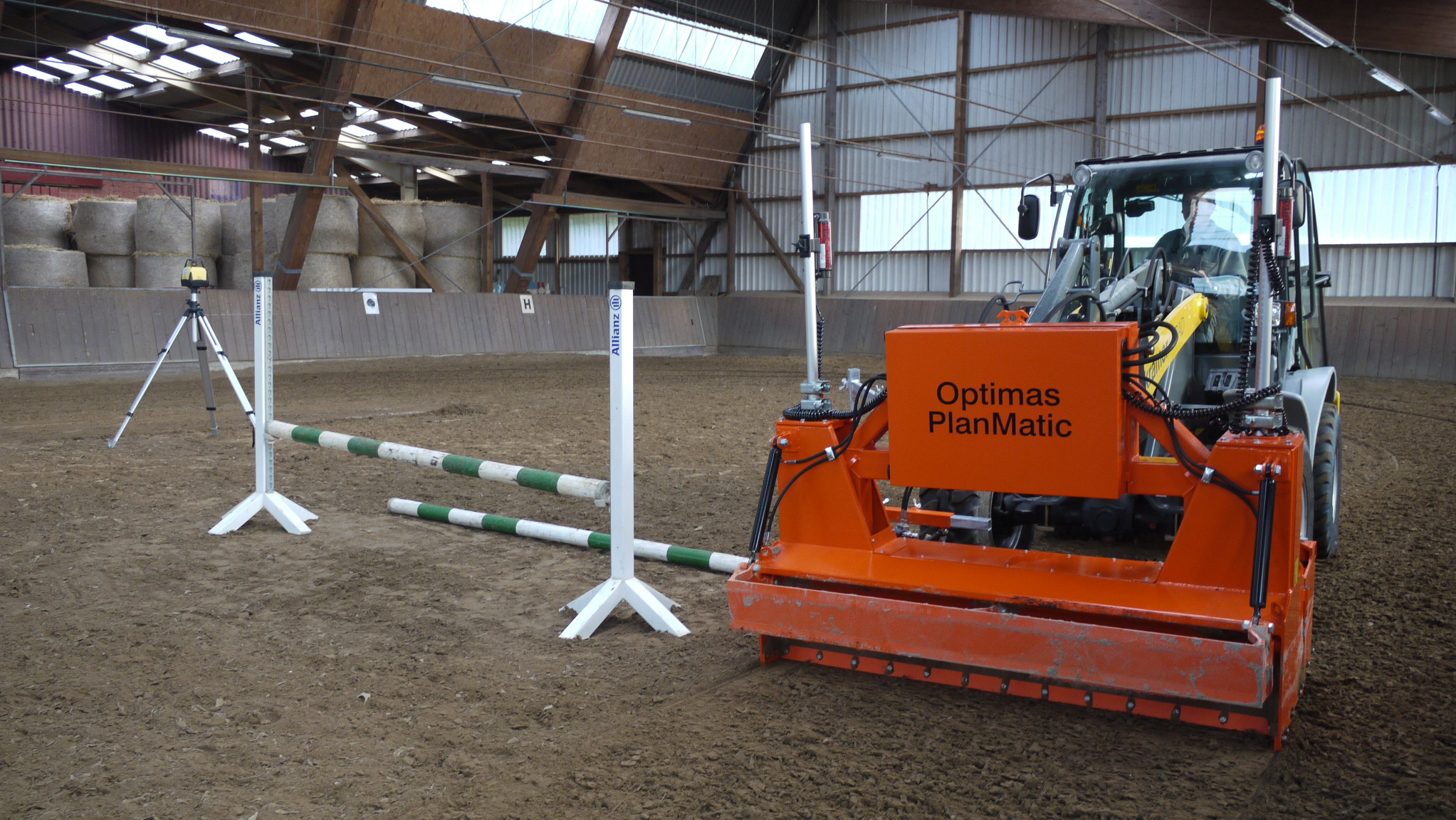

Typische Einsatzgebiete sind der Bau von Straßen-, Park- und Industrieflächen, das Planieren von Reit-, Sport- oder Tennisanlagen sowie das Einebnen von Hallenböden.
Ihre Vorteile:
- Automatische Längsneigungssteuerung (ALS)
In Verbindung mit dem Längsneigungssensor regelt die ALS eine definierte Längsneigung (Kippstellung) automatisch. - Lieferbar mit 2D und 3D Steuerung

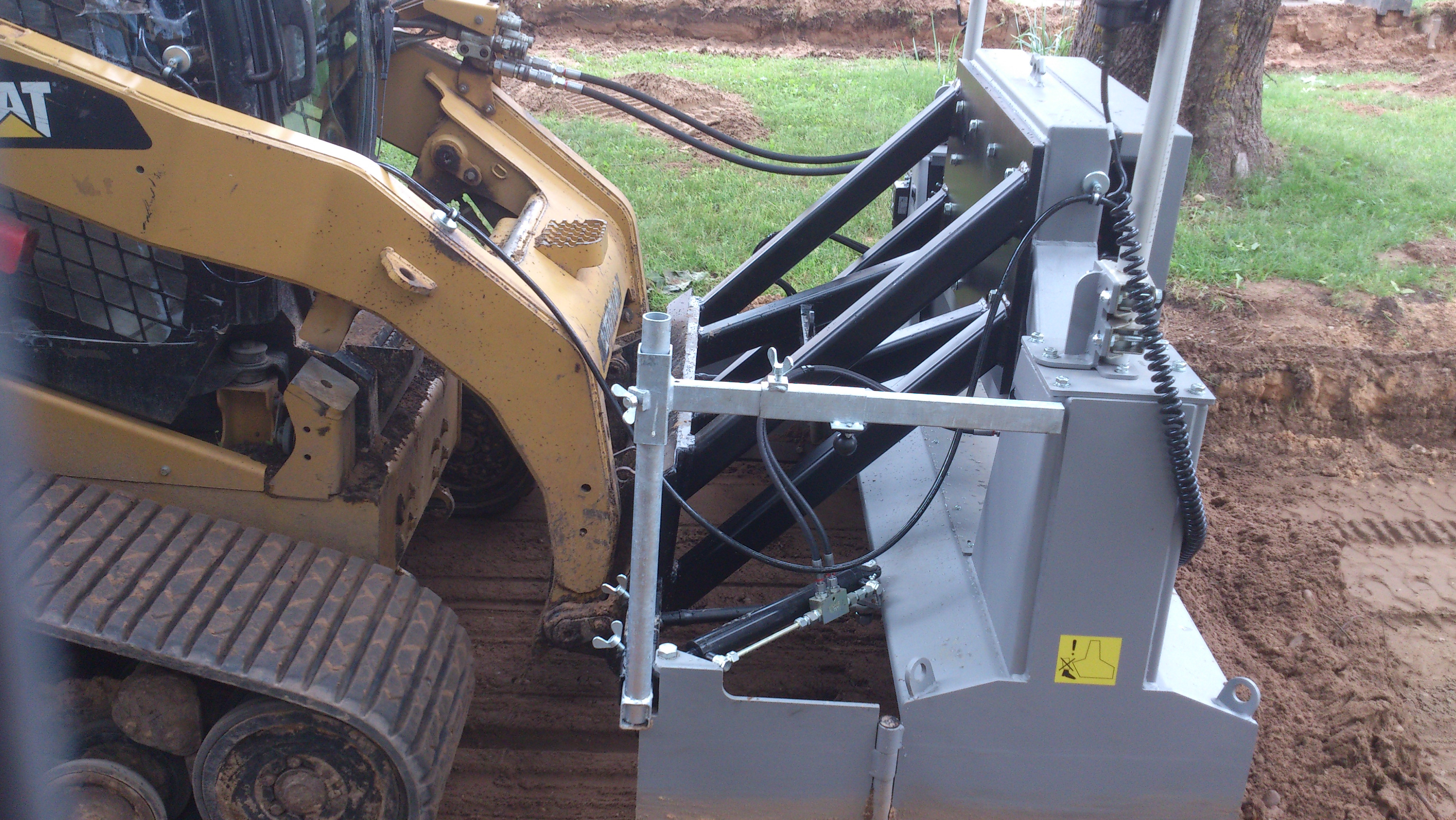

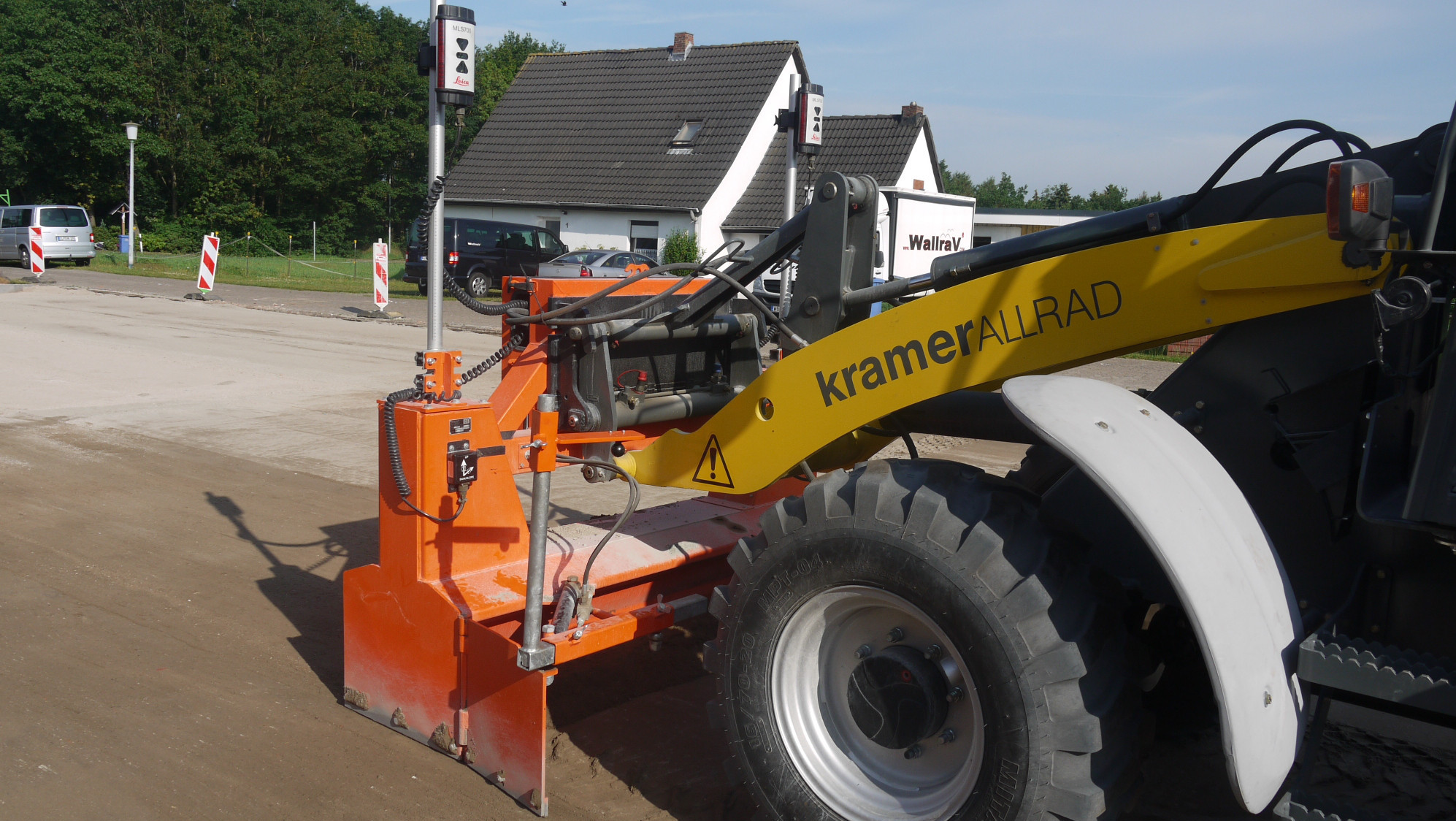

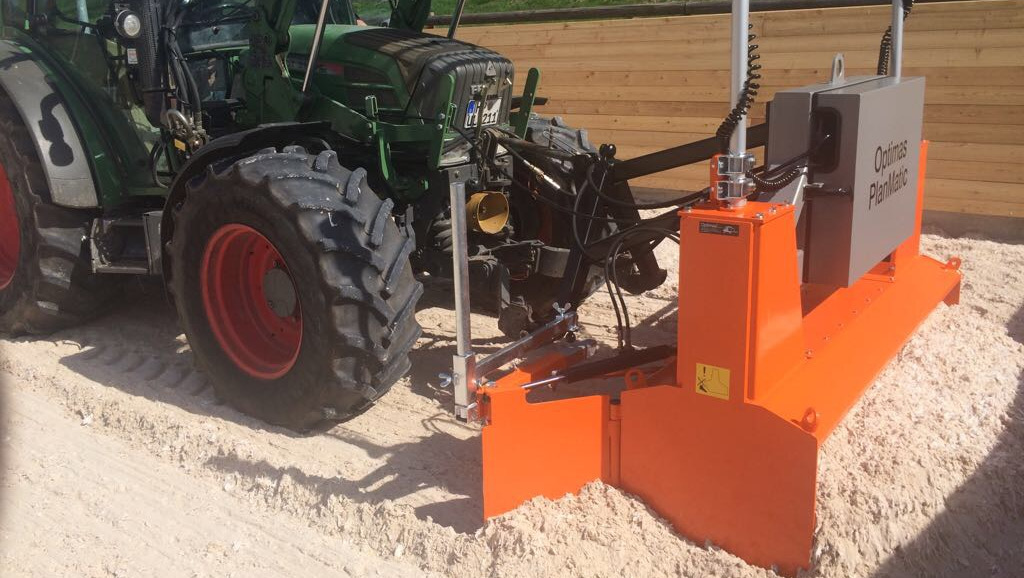

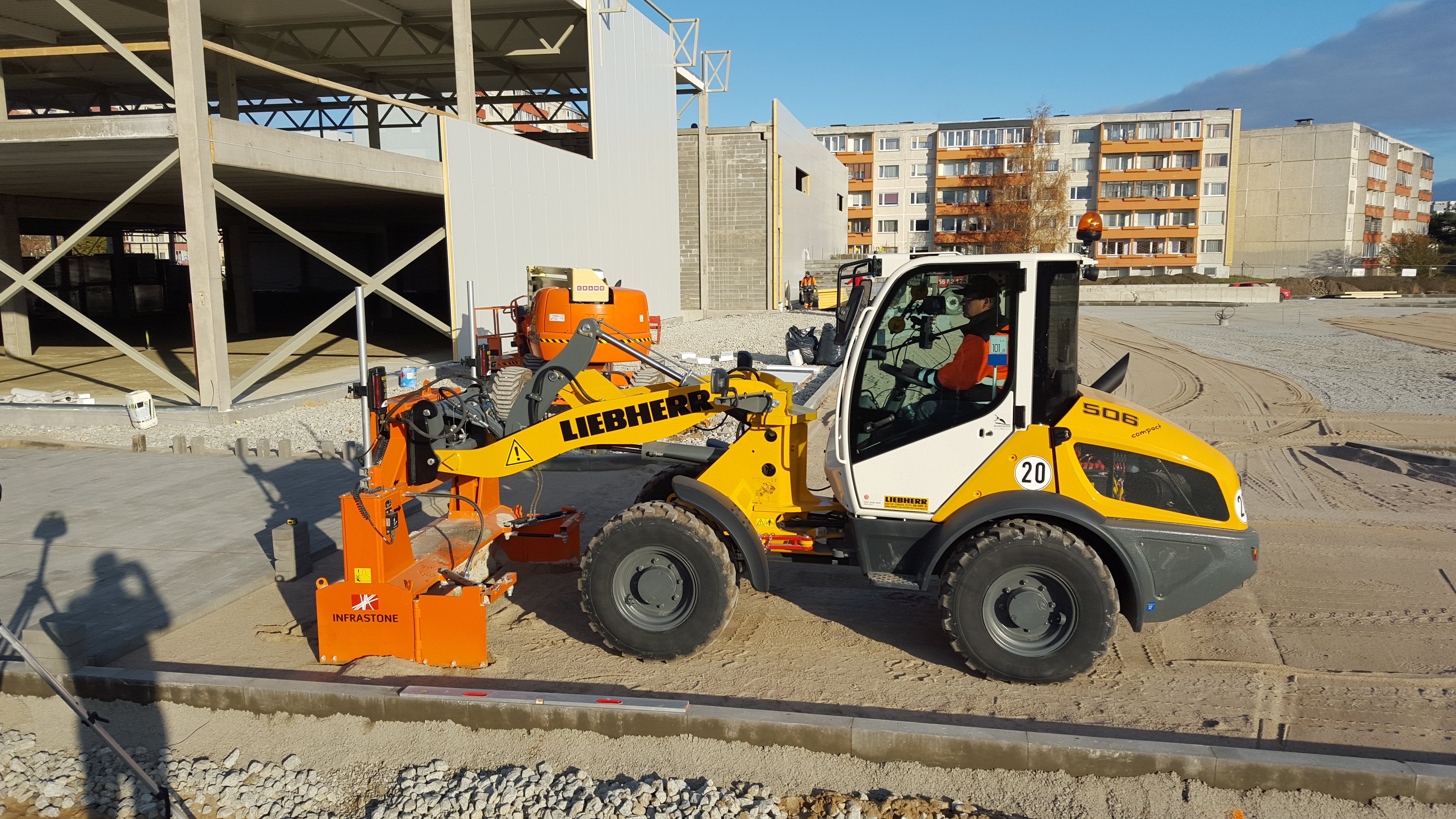

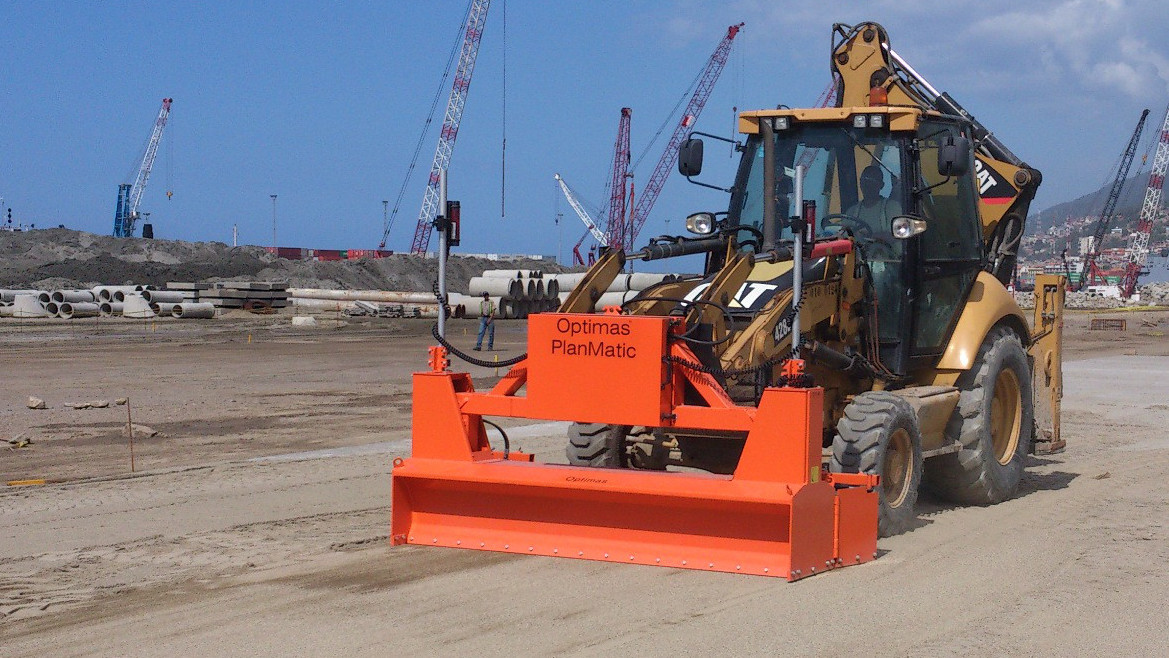

- Für Radlader, Kompaktlader, Teleskoplader und Schlepper (Drei-Punkt-Aufnahme vorne)
- Höhere Einbaugeschwindigkeit
- Geringer Personalaufwand (1 Person)
- Geringere Nacharbeiten
- Planieren durch Rückwärts- u. Vorwärtsbewegung
- Kompakte Bauweise – auch auf beengten Baustellen bzw. in Hallen sehr gut einsetzbar
- Planum erstellen auch in den Ecken
- Einfache Bedienung – kurze Einarbeitungszeit
- Einbau aller Tragschichten - auch Schotter
- Verlegung von Niveauschienen entfällt
- Keine aufwendigen Wartungskosten
- Geringer Transportaufwand
- Alle Systemkomponenten (Laser/Querneigung/Ultraschall/3D) kombinierbar

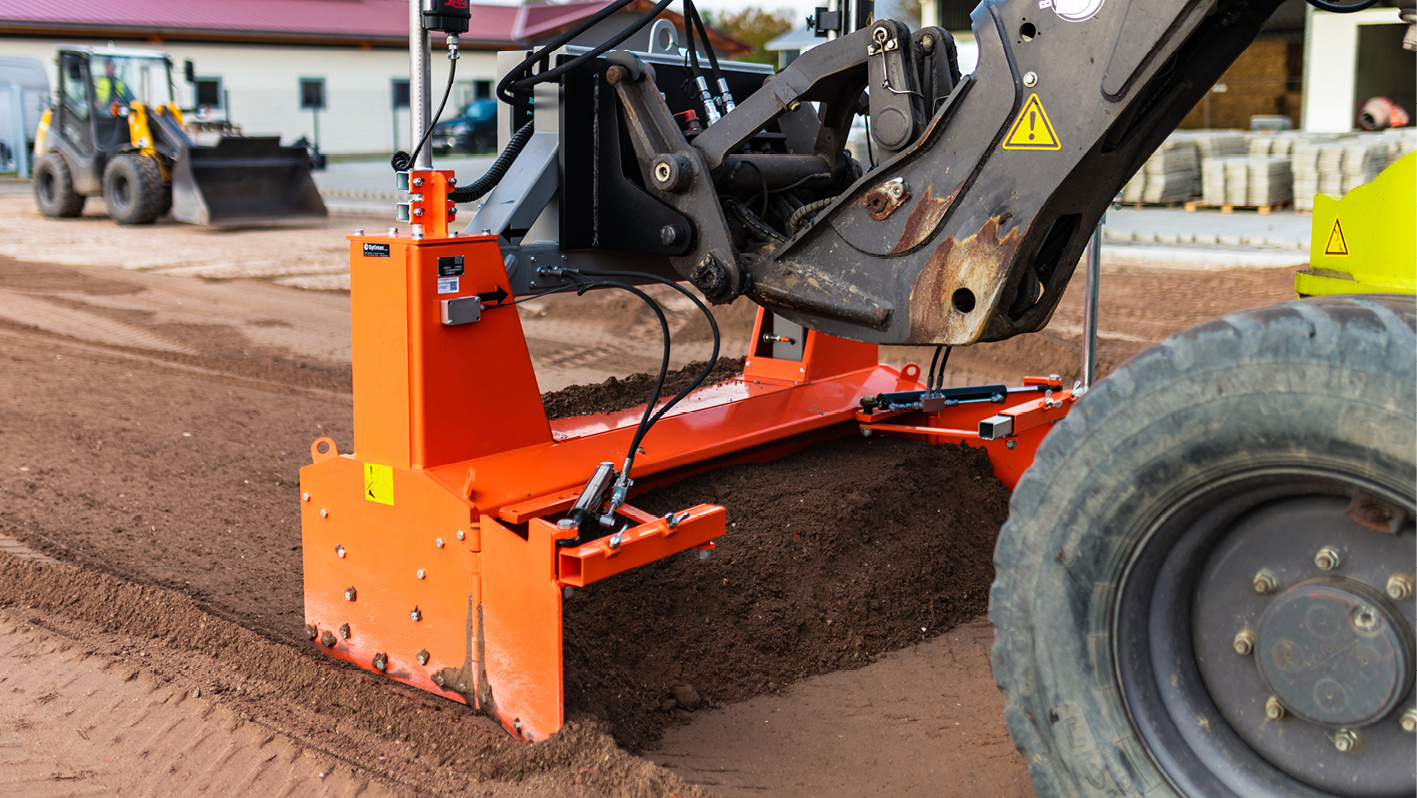

- Seitenklappen hydraulisch verstellbar
- Schnelle Montage u. Demontage (2 Min.)
- Schnell-Wechselvorrichtung für Trägergerät (optional)
- Ultraschall Abtaster steuert automatisch Öffnen und Schließen der hydraulischen Seitenklappen. Zentimeter genaues Fahren entlang der abzutastendenSchnur entfällt
- Hydraulische Klappschaufel (optional): Bei Bedarf vorwärts planieren oder Material transportieren.
- Lieferbar mit 3D-Steuerung (optional)
- Lieferbar mit Verbreiterungssätzen 2x15 cm und 2x30 cm (optional)
Grundausstattung:
- Joystick mit Display

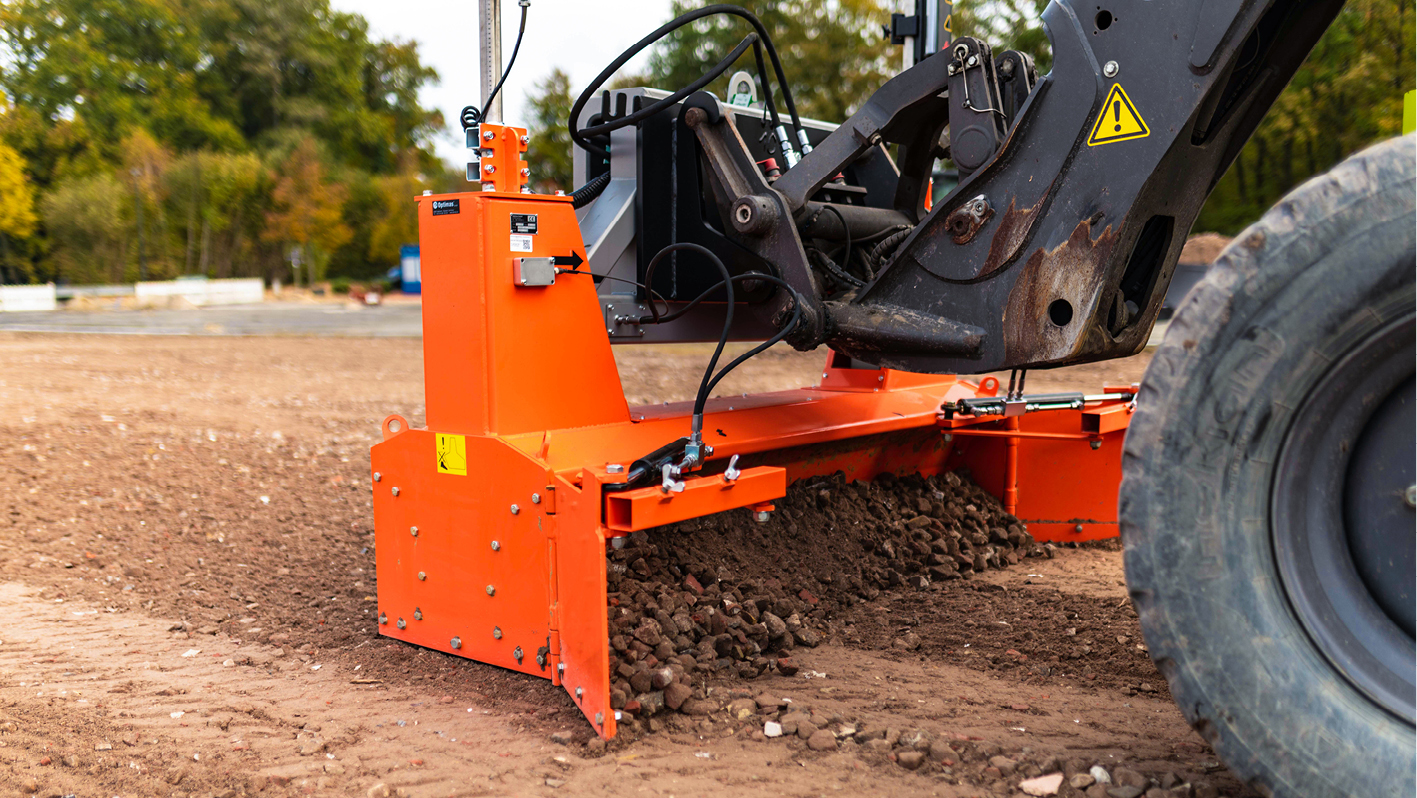

- Beidseitig hydraulisch verstellbare Seitenklappen

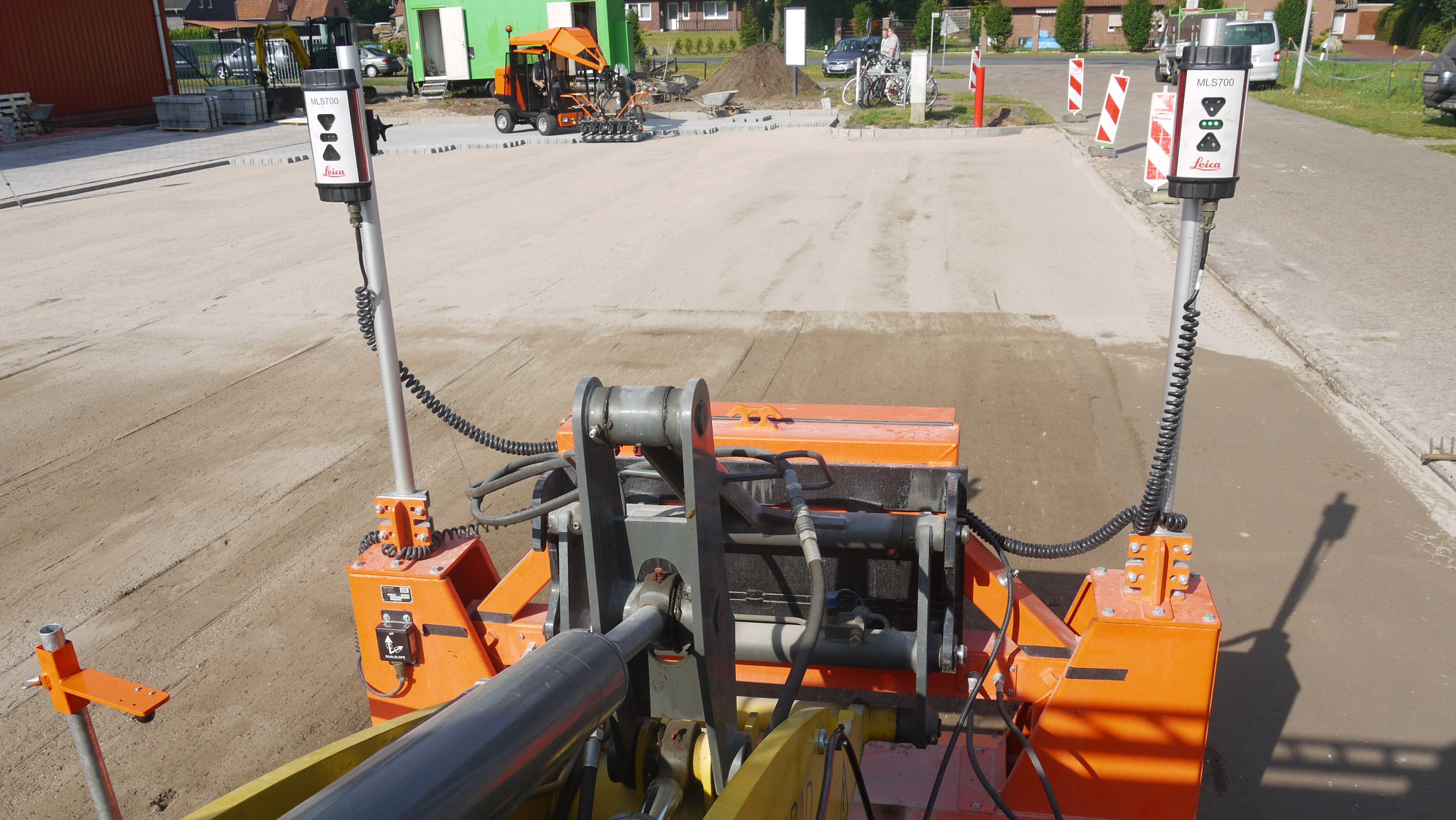

- Laserempfänger, linear Leica MLS 820 inkl. Koffer
Einstellbereich 32 cm. Lineare Laserempfänger bieten einen klaren Anwendungsvorteil. Bei ihrem Einsatz können Sie sowohl die passende Höhe von der Kabine aus setzen (d. h. den Nullpunkt verschieben), als auch eine neue Referenzhöhe festlegen, bspw. + 5 cm wenn zu viel Material vor dem Schild liegt und zunächst einmal weggeschoben werden soll. Zur Einstellung der neuen Referenzhöhe muss die Kabine nicht verlassen werden. - Querneigungssensor
Ausstattung optional:
- Automatische Längsneigungssteuerung (ALS)
In Verbindung mit dem Längsneigungssensor regelt die ALS eine definierte Längsneigung (Kippstellung) automatisch.
Weitere Infos zur ALS hier. - Schnellwechselplatte zur einfachen Montage an Trägergerät
- Verbreiterungssatz 30 cm (2 Stück à 15cm)
- Verbreiterungssatz 60 cm (2 Stück à 30cm)
- Klappschaufel, hydraulisch – Bei Bedarf vorwärts planieren oder Material transportieren.
- Seitenklappen in Fahrtrichtung vorne – ideale Ergänzung für den Wegebau
- Sonderlackierung – RAL – Farbton 1-farbig
Steuerung 2D - Laser, wir empfehlen: 1 Stück Leica Rugby CLA-ctive vollautomatischer Doppelneigungslaser
mit Softwarepaket CLX 700 - Kopfrotation bis 15 U/s (900 U/min.) /
1 Stück Leica Combo (Handempfänger und Fernbedienung in einem Gerät) /
1 Stück PlanMatic-Stativ / 1 Stück Flexilatte - Leica TriSonic (Ultraschall) inkl. Halterung
- Mit dem Ultraschallsensor wird sowohl der Abstand zur Schnur oder zum Untergrund gemessen, als auch Signale zur seitlichen Führung der hydraulischen Seitenklappen über die Schnur gegeben. Damit werden hydraulisch verstellbare Seitenklappen eines Planierschildes automatisch auf seitlichen Sollabstand zur Schnur gehalten.
Steuerung 3D - Wir empfehlen: LEICA Maschinensteuerung, Totalstation.
Optimas System auch kompatibel mit Komponenten anderer namhafter Hersteller.
3D Steuerung nachrüstbar bei PlanMatic ab Baujahr 2017.
PlanMatic "Basic":
Das Gerät überzeugt durch sein hervorragendes Preis-Leistungs-Verhältnis. Ein perfektes Planiergerät – vollautomatisch lasergesteuert – für ebene, ein – u. zweiseitige Gefälleprofile. Weitere Infos hier.
Technische Daten "PlanMatic "PRO""
| Betriebsspannung: | 12 und 24 Volt |
|---|---|
| Breite: | Breite 1,4 m Arbeitsbereich ohne Verbreiterung: 1,4 - 2,0 m / Breite 2,0 m: Arbeitsbereich ohne Verbreiterung: 2,0 - 2,6 m |
| Genauigkeit: | ±0,4 cm |
| Gewicht: | PRO 1.4: 670 kg / PRO 2.0: 780 kg |
| Sonstiges: | Unterschneidmesser wechselbar, Seitenklappen hydraulisch 30 cm verstellbar (im TrisonicModus vollautomatisch), alle Systemkomponenten (Laser/Querneigung/Ultraschall/3D) kombinierbar |
| Zylinderhub: | 200 mm Gerät 1,40 m / 300 mm Gerät 2,00 m |
